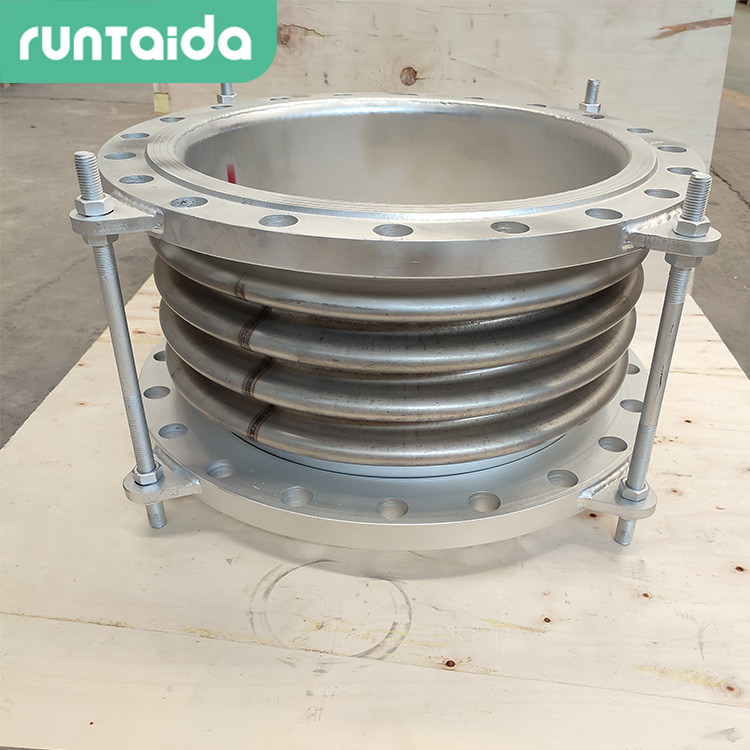

波紋補償器組焊后應進行外觀和尺寸的檢驗
2019-12-31 14:33:40??????點擊：
1、波紋補償器兩端面同軸度公差：當公稱通徑小于等于500mm時，為5mm；當公稱通徑大于500mm時，為公稱通徑的1%，且小于等于10mm。波紋補償器兩端面與主軸線垂直度公差為公稱通徑的1%，且小于等于3mm。波紋補償器在出廠前進行預拉伸的，預拉伸后的出廠長度公差也應符合規定，對波紋補償器自由狀態長度和預拉伸后的出廠長度分別進行檢驗。
3、波紋管與端管等相連的環焊縫應采用鎢極氨弧焊或熔化極氬弧焊，波紋管單層壁厚大于2mm時可采用電弧焊。
4、波紋補償器的端管為鋼板卷制電焊管時，端管的外接端口周長公差和圓度公差應符合相關規定。
